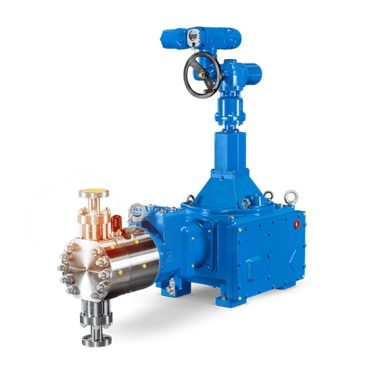

LEWA ecoflow process pump

LEWA ecoflow® 隔膜工艺泵

ecoflow 过程隔膜泵是针对高压过程技术的先进泵产品。它采用可变的分段构造,为多种工业应用提供适当的解决方案。

DPS 隔膜保护系统最大程度地保证了可靠性。该过程隔膜泵的每泵头流量高达 19 m3/h,出口压力最大为 1200 bar。









LEWA ecoflow®

高压应用的全能型产品。

ecoflow 过程隔膜泵可谓是 ecoflow 隔膜计量泵系列中的“NO.1”。它在全世界同类产品中处于领先位置,得益于其定制解决方案,ecoflow 过程隔膜泵适用于所有需要较高出口压力的应用。

模块化系统经过反复尝试和测试,可采用连续或对头式设计,将各种不同泵头和驱动单元组合在可变的分段构造中。

得益于获得专利的夹层隔膜、隔膜保护系统和耐用的驱动单元,即便在最严苛的条件下,ecoflow 仍然能够确保可靠的使用。该泵几乎适用于任何介质,例如危险、易燃、有毒、磨蚀、高粘、环境有害或敏感流体。

LEWA ecoflow process pump

使用 LEWA ecoflow® 的充分理由

LEWA ecoflow是模块化设计的液压驱动过程隔膜泵,是全球市场同类产品中的技术先驱。

High suction capability of LEWA process pumps

独特的抽吸能力

LEWA ecoflow 过程隔膜泵与其他泵产品的不同之处在于其特有的抽吸能力。绝对抽吸压力最大为 0.1 bar,这带来的不仅仅是更多安全安装选项。与其他泵产品相比,整个系统的运行成本也大大降低。

Pumps and systems in modular design

模块化系统

模块化系统经过反复尝试和测试,可采用连续或对头式设计,将各种不同泵头和驱动单元组合在可变的分段构造中,这样便可制造出满足您特定需求的过程泵。我们在设计时充分考虑了您对性能和空间的要求。

Safe startup

启动绝对安全可靠

过程泵的启动十分安全、可靠、简单:在不运行期间,弹簧始终将隔膜固定在中间位置。如此可确保启动时隔膜不会因位置错误而损坏。

Long lifetime

维护成本低,使用寿命长

ecoflow 系列的所有组件都具有较长的使用寿命以及极低的维护和运行成本。如果对隔膜泵进行定期维护,那么我们的隔膜泵可以在生产过程中运行 40 年或更长时间。

Safety manometer of a LEWA pump

在极端操作状态下仍保持安全可靠

对我们而言,安全性和可靠性永远排在第一位:即使在极端操作状态下进行了错误操作,泵依然不会轻易损坏。我们通过内置的安全机制为用户和机器提供最大程度保护,不仅在存在过大初始压力时进行保护,在压力或抽吸管路关闭时也能提供保护。

几乎适用于所有流体

ecoflow 系列设计灵活,适用性广泛。无论是危险液体、有毒液体、磨损性液体、粘性液体、对环境有害的液体还是敏感性液体,通过特定于用户的配置,总能得到最适合您的过程隔膜泵。

可变偏心原理

采用与冲程长度呈线性关系的成熟可变偏心原理进行流量调节。

获得专利的夹层隔膜

获得专利的夹层隔膜不仅非常耐用,还能够受到良好保护。LEWA DPS 隔膜保护系统和隔膜监控系统会在隔膜撕裂或可能污染所泵出流体之前将损坏情况报告给隔膜。

集成式泄压阀

隔膜泵的液压组件配备泄压阀,防止运行期间出现过载。泄压阀可单独调节,因此适合多种运行情况。

API 675 标准

ecoflow 系列符合国际上现行的美国石油协会 API 675 质量标准。该标准定义了工业用往复式泵在设计、结构和性能方面的所有要求。

坚固耐用的驱动单元

我们的驱动单元非常坚固耐用。因此,即便在最严苛的条件下,该泵产品亦能良好运行。

高能效

LEWA 隔膜泵在所有泵技术方面均达到最高效率。ecoflow 系列具有高效率、低能耗的优点。

全球标准

我们在设计泵时遵循了全球范围适用的标准,例如 VDMA 24284、24286-10 和 FDA 指导方针。

密封良好

隔膜泵工作时没有动态密封,这会形成一个密封良好的工作区域。由于不排放到外部,因此不会对流体造成污染。

LEWA Smart Monitoring

数字泵可提高整个生产过程的效率、系统可用性和盈利能力。

LEWA Smart Monitoring 是一套由传感器、可编程逻辑控制器 (PLC)、工业 PC (IPC) 和数据分析组成的监控系统,适用于新泵和现有泵。该系统可确定特征值和关键性能指标。过程控制中不需要干预,传感器系统与输送流体之间也不需要直接接触。

通过基于关键性能指标的状态监测,您可以主动检测和监测运行状态。您还可以优化泵和管道系统的整体输出和稳健性。这将提高整个生产厂的效率。您可以通过公司网络方便地访问数据。或者,您也可以使用LEWA云,享受更多的分析和服务。

了解更多 LEWA Smart Monitoring

    有关 LEWA ecoflow® 的视频

    选项

    多路复用能力

    单驱动单元采用立式安装电机,不仅可以节省空间,还可以组合具有相同或不同输出的多驱动单元,以降低脉动或计量配料。

    定制阀门

    LEWA 采用了许多特殊类型的阀门,例如,适用于液化气体的特殊硬化阀门,适合食品和制药行业的无死角阀门。

    多种接口形式

    我们的泵配备所有通用接口形式,例如符合 DIN 标准、BASF 高压标准、美国 ANSI、JIS 或满足您的个性化需求。

    集成到过程控制系统

    通过模拟或数字方式实现过程控制系统的信号采集。通过电动或气动行程调节功能调节流量,也可通过电机驱动装置 (FU) 进行调节 。

    卫生型设计

    LEWA 泵和系统采用卫生型设计,可用于要求极高纯度的应用,例如食品和制药行业。

    加热和冷却夹套

    借助加热和冷却夹套,我们的泵适用温度范围广泛,并且可在低温或极热的条件下输送流体。

    采用对头式设计的泵

    LEWA 泵采用对头式设计,流速是相同齿轮大小所产生流速的两倍。在本设计中,齿轮同时驱动两个泵头。

    CIP 和 SIP 功能

    许多 LEWA 泵、系统和装置可进行清洁(CIP,原位清洁)和消毒(CIS,原位消毒)。因此,无需拆卸设备。

    特殊设计材料

    如果工艺需要,泵头和阀门等过流部件会采用特殊材料,例如不锈钢 316/316L (1.4401/1.4404)、哈氏合金或双相钢和 PVC。

    性能谱

    LEWA ecoflow 过程隔膜泵采用多种泵头和齿轮单元组合,性能全面,应用范围广泛。我们就可以针对具体应用需求来提供高性能的节能泵产品。

    驱动单元数据

    类型液压动力 [kW]
    LDF3.5
    LDG6.0
    LDZ15
    LDH/LDHB20/35

    性能概述

    Technical data LEWA process pumps

    安装尺寸

    安装泵时采用多路排列或紧凑的对头式排列,节省空间并减轻重量。通过不同泵头同时计量多种流体。

    类型L [mm]W [mm]ΔW [mm]H [mm]
    LDF1130900430940
    LDG130013004901000
    LDZ170017007001140
    LDH210018007171500
    Assembly dimensions of LEWA ecoflow pump

    泵头变体

    我们为不同应用提供各种泵头。其中既有通用型泵头,也有针对高温、高压或腐蚀性流体的特殊设计。

    泵头 M900

    最先进的通用隔膜泵头,采用三明治式 PTFE 隔膜,可最大程度地提高运行的可靠性。DPS 隔膜保护技术已获专利,可在液压隔膜泵领域提供独一无二的入口抽吸性能。可安装在 ecoflow 系列所有泵上。

    型号M900
    压力500 bar
    流量6 m³/h
    温度-20/+150 °C
    粘度100.000 mPa∙s
    性能范围可以安装在 ecoflow 系列所有隔膜计量泵上
    Pump head M9

    Pump head M900

    泵头 M500

    通用隔膜泵头,采用三明治式 PTFE 隔膜,用于大流量工况。采用隔膜位置控制技术,具有成熟、可靠、经久耐用等特点。

    型号M500
    压力350 bar
    流量19 m³/h
    温度-50/+150 °C
    粘度100.000 mPa∙s
    性能范围金属泵头 (316/316L): 可以安装在ecoflow系列≥ LDE的所有隔膜计量泵上
    塑料泵头 (PVC/PVDF/PTFE): 可以安装在ecoflow系列≤ LDE的所有隔膜计量泵上
    Pump head M500

    Pump head M500

    泵头 M800

    通用隔膜泵头,采用三明治式 PTFE 隔膜,适用于极端压力条件。特殊的隔膜卡紧系统设计可以保证在压力高达 1000 bar 时也能够使用 PTFE 隔膜,从而使泵头外形非常紧凑。在高压范围内是一款非常经济的解决方案,与采用金属隔膜的泵头相比尤为如此。

    型号M800
    压力1.000 bar
    流量1,1 m³/h
    温度-10/+60 °C
    粘度100.000 mPa∙s
    性能范围可以安装在 ecoflow 系列所有 ≥ LDF 过程隔膜泵上。
    Pump head M800

    Pump head M800

    泵头 M400

    采用金属隔膜的泵头,久经检验,适用于极端压力和高温环境。对需要较高防渗漏性能的工况也非常适用。隔膜在两限位板之间进行运动,可以很好地限制隔膜的挠曲变形量,保证隔膜运行具有极高的可靠性。另外隔膜报警系统可及时显示隔膜层的损坏,从而增加了安全性。

    型号M400
    压力1.200 bar
    流量 0,8 m³/h
    温度-40/+200 °C
    粘度500 mPa∙s
    性能范围M400 可以安装在 ecoflow 系列所有≥ LDF 过程隔膜泵上 。
    Pump head M200 M400

    Pump head M200 M400

    采用远程头结构的特别泵头

    工艺工程的特定任务包括对具有高温或高磨蚀性等临界性能的介质进行计量或循环。无论是为了保护系统还是保护操作员,这些临界条件都必须与所使用计量泵的排量系统保持距离。常规计量泵因其紧凑设计而不适合这些工作。

    型号MR / MV / KV
    压力500 bar
    流量19 m³/h
    温度-70/+400 °C
    粘度100.000 mPa∙s
    性能范围远程泵头可安装在 LEWA ecoflow 系列以及 LEWA triplex 系列所有计量泵和过程泵上。
    Pump head remote

    Pump head remote
